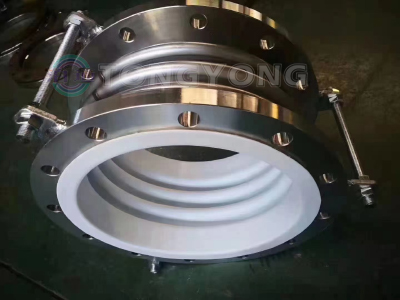

結構件又叫受力結構件，指的是波紋管補償器除波紋管的部分如拉桿、導流筒、端板等金屬構件。這些構件是波紋管補償器重要組成部分之一。選用時除了主要工作元件不銹鋼波紋管外，受力結構件的選用同樣影響著不銹鋼波紋管補償器的使用。

受力結構件主要承受波紋管補償器由于壓力推力引起的力和彎矩外承受介質重量的同時還要承受附加載荷。

1、載荷

分析自身重量的同時，介質重量、流動載荷、風載、雪載、振動載荷等。

2、工作溫度

不銹鋼波紋管補償器受力部件的設計溫度與介質的溫度、內部隔熱、外部保溫情況相關，在進行受力結構件設計時根據現場環境選用。

3、焊縫結構設計

在受力結構件的計算中，當受力面為焊縫處時，焊縫均應設計為等強度焊縫，即焊縫強度與波紋管補償器材質的強度相同。

波紋管補償器受力結構件設計時需要注意：受力結構件多為約束壓力推力的元件，由于受力構件設計、生產不當引起的失效發生。結構件強度不滿足受力要求不僅會導致波紋管補償器失效，會引起導致整個系統失效。對于在負壓工作的約束型補償器，還需要注意拉桿、鉸鏈板等受力構件的壓桿穩定性。

選用與介質及溫度相適應的波紋管補償器并根據工況進行結構件的設計。用戶在選用時需要充分的與膨脹節廠家進行溝通選用。
