常用的橫向型金屬波紋管補償器系列產品有大拉桿橫向波紋補償器、小拉桿式波紋補償器、曲管壓力平衡式波紋補償器、矩形波紋補償器等，這些橫向型金屬波紋管補償器雖然都是補償管道橫向位移，但產品結構不同及工作原理使用的范圍也不同。通用波紋管小編帶您了解下小拉桿式波紋補償器的結構及工作原理。

小拉桿式波紋補償器的組成結構：

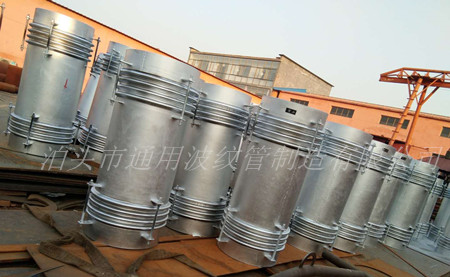

小拉桿式波紋補償器由波紋管為主要彈性元件、中間接管連接兩組波紋管外加小拉桿組成。在管道系統中起到補償彎曲管段的橫向位移和小量值的角位移。連接方式根據用戶需求可選用法蘭連接方式或接管連接方式。

小拉桿式波紋補償器的型號表示：0.6TXL500F-1500（工作壓力為0.6MPa,口徑為500mm、高度為1500mm的法蘭連接的小拉桿式波紋補償器）。

小拉桿式波紋補償器以波紋管為工作主體伸縮變形，以吸收管道因熱脹冷縮引起的位移變化，不能受內壓推力，小拉桿式波紋補償器的拉桿不但起到限位伸縮作用，還防止額外盲板力對波紋管的損壞，所以安裝完成后不要將拉桿拆除，可以將波紋補償器上的小拉桿內側的螺母松到中間位置即可。

通用波紋管設計生產的小拉桿式波紋補償器具有補償量大、流動阻力較小等特點，用戶在選用小拉桿式波紋補償器時需要提供工作壓力、介質及介質溫度、補償量、連接方式等技術參數。
