當管道系統出現橫向位移時需要使用補償橫向位移的金屬補償器，吸收橫向位移的補償器由大拉桿橫向波紋補償器、小拉桿橫向波紋補償器、曲管壓力平衡波紋補償器、矩形波紋補償器。通用波紋管小編帶您了解一下曲管壓力平衡波紋補償器的機構及工作原理。

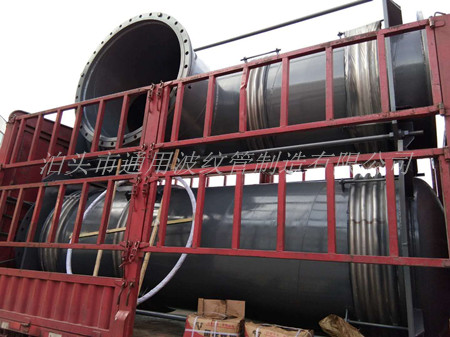

曲管壓力平衡波紋補償器由一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及彎頭或三通、封頭、拉桿、端板和球面與錐面墊圈等結構件組成。

曲管壓力平衡波紋補償器主要用于吸收軸向與橫向合成位移。由于拉桿的約束，金屬補償器長度不變，當管道熱膨脹時工作波紋管壓縮，平衡波紋管拉伸，吸收管道的軸向變形；拉桿端部的球面、錐面墊圈及螺母在約束壓力推力同時，允許拉桿傾斜，使得工作波紋管吸收橫向位移。拉桿、端板應能承受壓力推力引起的力和力矩。

曲管壓力平衡波紋補償器適用于安裝在管道的拐彎處或與設備相連接的管道上。它能補償橫向位移，且不會對管道系統或其它設備產生內壓推力。常用于泵、壓縮機、汽輪機及其它對載荷敏感的管道系統，且能吸收振動降低噪聲，使設備運行。
