鉸鏈型金屬補償器能夠吸收平面內產生的角位移且能承受波紋管壓力推力。其中萬向環作為主要承載構件之一，用于吸收軸向產生的荷載。

接管連接的兩端受到熱脹冷縮后，會對金屬補償器產生一個軸向的拉伸或壓縮的載荷。由于波紋管的軸向承載能力較小，所以軸向載荷主要通過鉸鏈部分來承受，載荷經過端管、立板、鉸鏈板和銷軸，傳遞給萬向環，萬向環在載荷的作用下，會產生的變形。

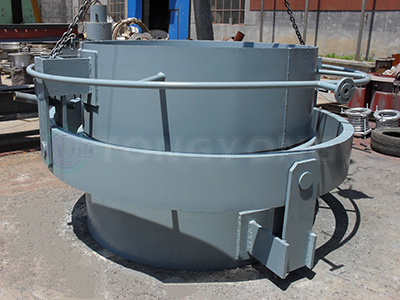

萬向環常有用形式有兩種：圓形和矩形。圓形使用較多，兩種萬向環在剛度和承載能力不同。在進行選用時需要生產技術人員通過計算數據進行選用http://bttybwg.com/。

結構上單式鉸鏈型金屬補償器由波紋管及銷軸、鉸鏈板、萬向環和立板等結構件組成。復式鉸鏈型由兩個波紋管及端管、銷軸、鉸鏈板和立板等結構件組成。復式萬向鉸鏈型由中間接管所連接的兩個波紋管及十字銷軸、鉸鏈板和立板等結構件組成?？晌掌矫鎯?nèi)產生的橫向位移。十字銷軸連接的主鉸鏈板和副鉸鏈板組成的鉸鏈結構不僅可以約束波紋管的壓力推力，而且可以通過主鉸鏈板和副鉸鏈板角變位組合，使得金屬補償器能夠吸收平面的橫向位移。十字軸銷、鉸鏈板、立板應能承受壓力推力引起的力和力矩。
