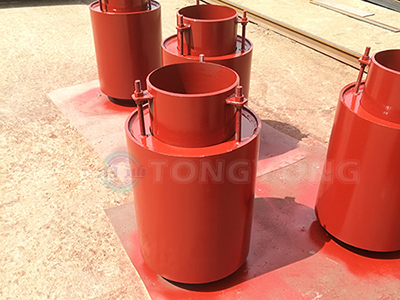

外壓金屬補償器外形瞧上去類似“鐵憨憨”，在多種規格的金屬補償器中由于受到柱失穩的限制，補償器的補償量不能夠太大，對于管道直徑較小、補償量較大時可選用外壓金屬補償器。

結構上外壓金屬補償器在外套筒的保護下內部由波紋管、接管、環板、疏水口、導流筒以及法蘭等組成。主要用來吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以隨疏水口排出的特點。連接方式根據管道的連接方式來確定。

外壓金屬補償器的結構并不是一成不變的，對于補償量要求較大的管道，內部結構在進行設計時可由四組波紋管組成，采用中間接管連接的方式，這樣可以避免使用過程中金屬補償器的波紋管發生平面失穩的現象。

在設計時需要注意由于其主要受力結構件為套筒和環板，且環板承受壓力的同時還需要承受彈性力需要技術人員進行受力分析和計算。如果需要對環板進行加筋，由于其筋板布置的樣式和位置各不相同，需要進行嚴格的計算與分析。
