用途：

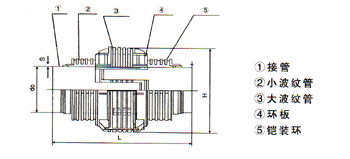

直管壓力平衡波紋補償器(ZYP型)又稱波紋伸縮器、壓力平衡波紋膨脹節、波紋補償器。

補償系統中的軸向位移，內壓推力自身平衡，本品可用于不宜設置固定支架的高物位直管線或大直徑管線中。

型號：

本廠生產DN600-DN4000，壓力級別0.25MPa-0.6MPa。

連接方式：

1) 法蘭連接式　

2) 接管連接式

產品軸向補償量：

60mm-300mm。

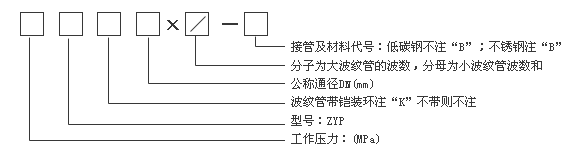

直管壓力平衡波紋補償器(ZYP型) 型號示例

舉例：0.6ZYP500×8/6－JB

表示公稱通徑為500，工作壓力為0.6MPa，大波紋管為8個波，小波紋管為16個波，連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。

直管壓力平衡式波紋補償器對支座作用力的計算：

軸向彈性力：Fx=Kx(f*X)

式中：Kx——軸向剛度，N/mm

X ——軸向?qū)嶋H變形量mm

f——計算系數，當預變形（包括△X=0時）

f=1/2。當不進行預變形時，f=1。

應用舉例（不考慮溫度對補償量及剛度的修正）

某碳鋼管道，公稱通徑600mm，工作壓力0.6MPa，介質溫度350℃，環境較低溫度-10℃，補償器安裝溫度20℃，根據管道的布局（如圖）需安裝一直管壓力平衡式波紋補償器，用于吸收管道60mm的軸向熱位移，補償器疲勞破壞次數按15000次考慮，試計算支座A、B的受力。

解：

（1）根據管道的熱位移X=60mm，查樣本可選用0.6ZYP×6/12-J，軸向補償量X0=80mm，軸向剛度Kx=3190N/mm。

（2）對補償器進行預變形，預變形量△X為：

（3）A、B支座受力的計算：

FA=Kx(1/2X)=3190×60/2=95700（N）

FB=-FA

即支座A、B分別承受9.6噸的推力。
