小拉桿式波紋補償器所在的管道中的支架是承受相當大的力度，因此當我們的補償器承受   量的時候，管道就需要一些注意。比如：當管線較長的時候我們需要在固定補償器的地方設置導向的支架，這樣做的話可以避免管補償器在管道中位移量過大現象；然后就是支架的受力要根據本身決定，不要使其受到的壓力超過規定的范圍內，這樣就容易產生危險直埋外壓式軸向波紋補償器，因此當我們對補償器在管道中的支架進行受力方面的設置的時候，要根據規定來進行，并且支架的安裝不要超過管道的位移量。

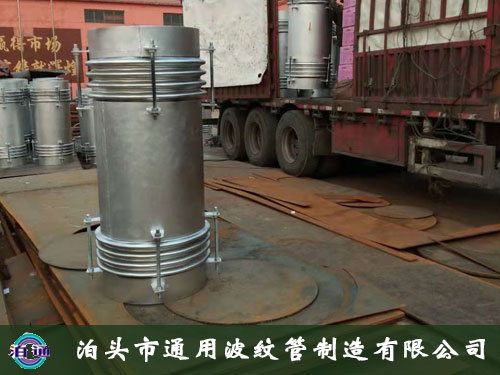

小拉桿式波紋補償器又稱波紋膨脹節，波紋伸縮節。本產品由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力。

小拉桿式波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0）均單獨用作軸向補償或橫向補償?shù)妮^大值。此種情況應分別滿足以下關系式：

X1≤XoY1≤Yo

X1、Y1為單獨用作軸向補償或橫向補償?shù)膶嶋H值

當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1，Y1）的選取應滿足下列關系式：

此時，X1，Y1為同時存在軸向位移及橫向位移的實際值。

小拉桿橫向波紋補償器對支座作用力的計算：

舉例：0.6XLB500FB-1500

表示公稱通徑為500mm，工作壓力為0.6Mpa，長度為1500mm，不銹鋼法蘭連接的小拉桿橫向波紋補償器。

小拉桿橫向波紋補償器安裝使用注意事項

1、用戶使用時若不使用小拉桿，請在訂貨時注明。

2、用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）。

3、若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后   拆除小拉桿。
