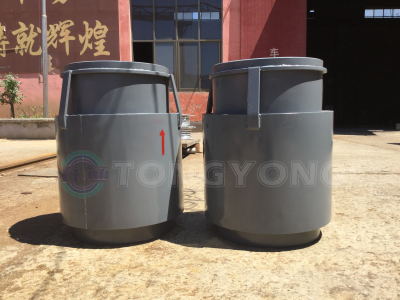

無約束金屬補償器的規格包括軸向型波紋補償器、復式自由型、外向型。用戶在使用無約束金屬補償器時需要注意固定支架設置。

波紋補償器安裝固定支架為了吸收管線載荷并控制位移的方向。固定點可以為主固定管架，也可以是中間固定管架。固定支架在進行設計時需要注意：固定支架應具有足夠的剛性和強度。兩個固定點之間應使用一個無約束金屬補償器，使每個波紋補償器只在設計位移范圍內工作。固定支架之間的管段應為直管段。當管系壓力時壓力推力不會引起管道撓曲，固定支架之間可為彎曲管段。

無約束金屬補償器的主固定支架起到承受荷載的作用。包括波紋補償器長度變化引起的位移反力。波紋管面積與設計壓力的乘積、管道在導向支架或托架上移動的摩擦阻力、管道方向改變處流體方向改變的沖力、內部介質、保溫層的重量、沖擊載荷、風載、規定試驗壓力引起的任何附加壓力推力。

中間固定支架用于吸收長直管道的熱位移，當支架兩側均有波紋補償器時，中間的固定支架無壓力推力的作用，作用于中間固定支架上的力包括：支架兩側無約束金屬補償器彈性反力之差、摩擦力之差、壓力推力之差、管道的重量載荷及風載等?？紤]管線以后可能被修改、錯誤的試驗可能產生的危險，也可以將中間固定支架設計成主固定支架。
