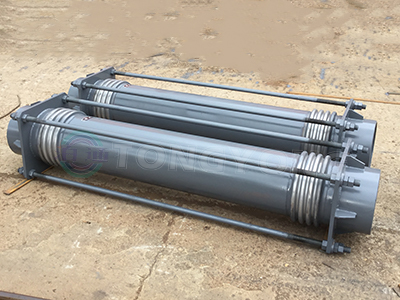

大拉桿波紋補償器可以吸收橫向產生的位移，外部結構上由兩個波紋管及端管、拉桿、端板和球面與錐面墊圈等結構件組成。

拉桿兩端的球面、錐面墊圈使拉桿不能夠承受波紋管所帶來的壓力推力，拉桿可以傾斜，從而使得補償器可以吸收管系所產生的橫向位移的同時，大拉桿波紋補償器的拉桿和端板可以承受壓力推力所引起的力和力矩。

補償彎曲管段所產生的橫向位移和角位移，則需要選用大拉桿波紋補償器。在進行安裝時應注意避免波紋管等薄壁的部分不受敲擊、劃傷、引弧、焊接飛濺等損壞波紋管。在安裝過程中出現偏差需要微調整管道系統來配合補償器。固定支架、導向支架和支架需要按照管道系統配置圖來進行安裝。如需進行壓力試驗，在未安裝完成之前，不能進行壓力試驗。帶有流向箭頭的需要與介質流動的方向一致。對于橫向型補償器需要進行冷緊，可在安裝現場進行。需要注意的是安裝完成后大拉桿是不可以拆掉的。可以進行微調但不能拆掉。
