旁通壓力平衡式波紋補償器在管道系統中起到補償軸向位移的作用，也叫旁通壓力平衡式波紋膨脹節，通用波紋管小編帶您了解旁通壓力平衡式波紋補償器的組成結構。

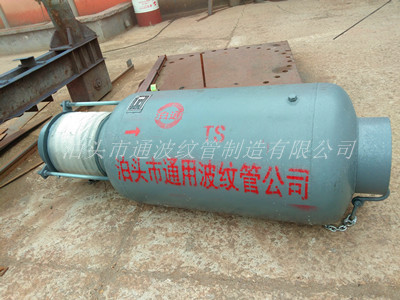

旁通壓力平衡式波紋補償器由兩個相同的波紋管及端管、端環、封頭、外管等結構件組成，主要用于吸收軸向位移，通過結構的變化，將管道內壓在波紋管部分轉化為外壓，使波紋管不受內壓柱穩定性的限制，波紋管的波數可以選的較多，可達到補償位移的要求。由于與端管焊接的端環、外管、環板的約束，旁通壓力平衡式波紋補償器與波紋管連接的接管之間的距離在整個使用過程中不變，當管道系統出現熱膨脹時一個波紋管拉伸，另一個波紋管壓縮，吸收管道系統中的軸向變形。端環不僅要承受壓力推力引起的力和力矩，同時還應能夠承受作用在其環面上的壓力荷載。封頭應能承受壓力載荷的作用。

旁通壓力平衡式波紋補償器通過在端管上開出的與其流通面積相等的孔，使得介質在封頭的阻擋下，通過流通孔流過波紋管外側，在通過流通孔流入端管。

旁通壓力平衡式波紋補償器根據內部結構分為：外壓旁通直管壓力平衡式波紋補償器、內外壓組合旁通直管壓力平衡式波紋補償器。波紋管補償器廠家泊頭市通用波紋管制造有限公司根據工作壓力、介質、溫度、補償量等技術參數結合現場環境設計生產適合現場環境的波紋補償器產品。
