補償橫向位移金屬補償器產品中直管壓力平衡波紋補償器根據結構不同分為：內壓直管壓力平衡波紋補償器、外壓直管壓力平衡波紋補償器、外壓旁通直管壓力平衡波紋補償器。通用波紋管小編為您介紹一下內壓直管壓力平衡波紋補償器的結構及工作原理。

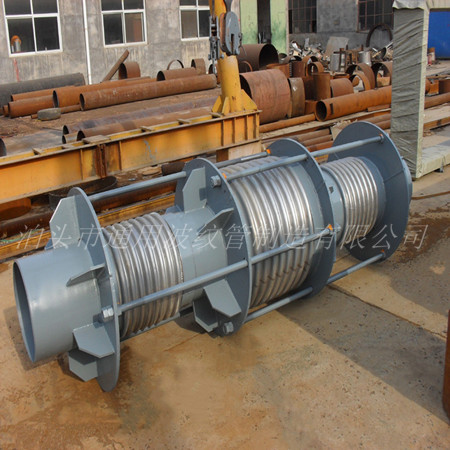

內壓直管壓力平衡波紋補償器由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成，當需要補償軸向和橫向組合位移時，拉桿兩端應增設球面、錐面墊圈。

內壓直管壓力平衡波紋補償器主要用于吸收軸向位移，也可吸收少量的橫向位移，或二者的組合位移。內壓直管壓力平衡波紋補償器承受內壓，波紋管波數受柱穩定性的限制，其長度較小，僅能補償較小的橫向位移。由于拉桿的約束，直管壓力平衡波紋補償器一個工作波紋管和平衡波紋管之間的距離在使用過程中不變，當管道熱膨脹時兩個工作波紋管壓縮，平衡波紋管拉伸，吸收管系的軸向變形。拉桿端部的球面、錐面墊圈及螺母在約束壓力推力的同時，允許拉桿傾斜，使得波紋管吸收橫向位移。拉桿、端板應能承受壓力推力引起的力和力矩，同時還應能夠承受作用在工作波紋管內徑與平衡波紋管內徑之間環面上的內壓載荷。

泊頭市通用波紋管制造有限公司生產的金屬補償器多種規格，根據用戶工況環境設計生產適合工況環境的金屬補償器產品。
