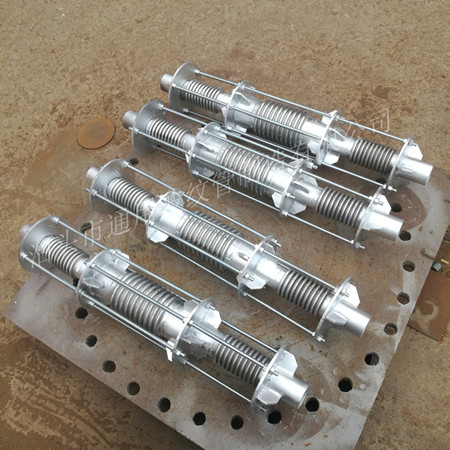

直管壓力平衡式波紋補償根據結構分為：內壓直管壓力平衡波紋補償器、外壓直管壓力平衡波紋補償器、外壓旁通直管壓力平衡波紋補償器。上期為大家介紹了內壓直管壓力平衡波紋補償器，本期通用波紋管小編繼續介紹外壓式及外壓旁通式這兩種結構的直管壓力平衡波紋補償器。

外壓直管壓力平衡波紋補償器：

外壓直管壓力平衡波紋補償器由兩個工作波紋管和一個平衡波紋管及端管、環板、外管等結構件組成。外壓直管壓力平衡波紋補償器主要用于吸收軸向位移。將管道內壓在波紋管部分轉化為外壓，使得波紋管不受內壓柱穩定性的限制，波數可以選的較多，以滿足位移補償器要求。

外壓旁通直管壓力平衡波紋補償器通過在端管上開出與其流通面積相等的孔使得介質在封頭的阻擋下，通過流通孔流過波紋管外側，再通過流通孔流入端管，因此流動阻力較大，

內外壓旁通直管壓力平衡波紋補償器：

內外壓旁通直管壓力平衡波紋補償器由兩個相同的波紋管及端管、端環、接管、封頭、外管等結構件組成。

用于吸收軸向位移。端管一端通過端環、接管與內壓波紋管相連，另一端通過封頭、接管與外壓波紋管相連，端管一端通過支撐環、外管、接管與內壓波紋管相連，另一端通過封頭與外壓波紋管相連來平衡波紋管壓力推力。當管道熱膨脹時內壓波紋管與外壓波紋管壓縮吸收管系的軸向變形。封頭、支撐環應能夠承受作用在環面上的壓力。

直管壓力平衡式波紋補償器作為補償橫向位移的金屬補償器可補償管系的軸向位移，內壓推力自身平衡。用戶在選用時根據現場環境來選用適合的結構。
